檸檬酸又名枸櫞酸,是一種三羧酸類化合物,易溶于水,無毒,無臭,具有很強的酸味,是目前世界上需求量最大的一種有機酸。檸檬酸生產主要采用液體深層發酵,發酵液經固液分離鈣鹽法或色譜提取、蒸發、結晶等工藝獲得檸檬酸成品。檸檬酸在提取過程會產生大量廢水,廢水中含有糖、有機酸、蛋白質、膠體、礦物質等,有機污染物濃度高、酸性強、處理難度大。
工藝流程
檸檬酸廢水處理主要采用生物處理法、Fenton試劑法、光合細菌法、乳化液膜法等,其中生物處理法的應用最為廣泛,但單獨采用厭氧生物法或者好氧生物法處理高濃度檸檬酸廢水,往往不能達到國家排放標準,需結合其他處理技術進行深度處理。
本廢水工程處理采用的工藝如下:首先采用厭氧生物處理,盡可能的將有機物厭氧降解,產生沼氣以回收能源;好氧工藝采用表面曝氣方式的氧化溝;二沉池出水采用臭氧脫色和曝氣生物濾池聯合的深度處理工藝。EGSB由于出水再循環,具有較大的循環比,因此可能會出現短流造成厭氧處理不完全,而UASB具有較高的有機物降解效率,且運行成本低,因此采用EGSB后串聯UASB,利用UASB的高降解效率來降低厭氧系統出水COD,確保厭氧效果;由于廢水經過EGSB后,水溫會有2~3℃的下降,為確保UASB能在最佳厭氧溫度下運行,采用部分溫度較高的原水超越EGSB直接進入UASB來實現溫度的平衡,提高UASB的處理效率同時減少UASB的二次加熱費用。
成本低,因此采用EGSB后串聯UASB,利用UASB的高降解效率來降低厭氧系統出水COD,確保厭氧效果;由于廢水經過EGSB后,水溫會有2~3℃的下降,為確保UASB能在最佳厭氧溫度下運行,采用部分溫度較高的原水超越EGSB直接進入UASB來實現溫度的平衡,提高UASB的處理效率

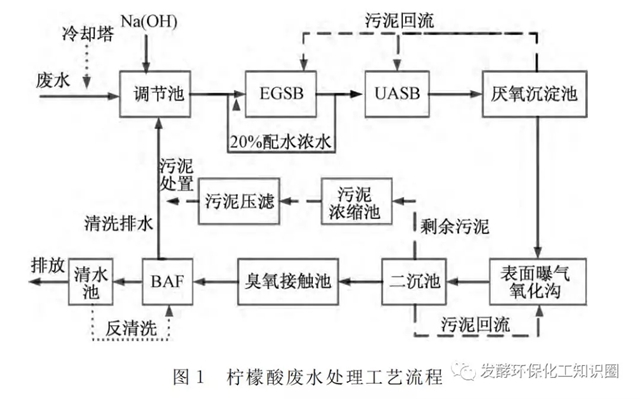

同時減少UASB的二次加熱費用。檸檬酸廢水處理工藝流程見圖1。
主要處理構筑物設計參數
調節池
調節池為長方形,長10m、寬11m、深5.5m,容積為605m3,調節時間為7.2h。調節池設2臺耐酸潛污泵(1用1備),單臺泵Q=85m3/h,H=28m,N=15KW。泵出口安裝2個支路,分別安裝電磁流量計,通過閥門控制將80%的廢水去EGSB,其余的20%的廢水進入UASB。調節池設PH自動加堿系統1套,液堿儲罐尺寸為3.8m×H5.0m,碳鋼材質,采用機械隔膜式計量泵。廢水溫度不低于35 ℃,不需加熱升溫。 設冷卻塔1套Q=85m3/h,當排水溫超過40℃ 時開啟冷卻塔,控制提升泵出口廢水的溫度為36~38℃。
EGSB
EGSB采用圓柱型,直徑9.5m、高19.5m,有效容積1350m3,1座。反應器外殼用碳鋼現場制作,配件部分為不銹鋼成套設備,現場安裝。
67m3/h的廢水直接由此處理,設計有機負荷為14.2kgCOD/(m3·d),HRT=20.2h,沼氣產率為0.4m3沼氣/kgCOD去除 ,最大滿負荷產生沼氣量為7000m3/d,沼氣容積產率為5.2m3沼氣/(m3·d),
EGSB運行溫度35~37℃。反應器內循環管設置高度為16m,設2臺無堵塞排污外循環泵(1用1備),單臺泵Q=150m3/h,H=10m,N=18.5KW。最大循環比為1.8∶1,廢水上升流速為1.2~3.4m/h。
UASB
UASB為長方形,長12m、寬10m、深9.5m,
有效容積1000m3,1座,鋼筋混凝土結構.17m3/h的廢水和EGSB出水混合后由此處理,設計有機負荷為7.0kgCOD/(m3·d),HRT=12.0h,沼氣產率為0.35m3沼氣/kgCOD去除 ,最大滿負荷產生沼氣量為840m3/d,沼氣容積產率為2.1m3沼氣/(m3·d),UASB運行溫度為34~36℃。
厭氧沉淀池
厭氧沉淀池為圓柱型,直徑9.5m、高5m,1座,碳鋼防腐。設計表面負荷為1.2m3/(m2·d),沉淀時間為3.4h,主要是將EGSB出水?dāng)y帶的絮狀、小顆粒、破碎的顆粒污泥在厭氧沉淀池沉淀,然后通過污泥回流泵補充到EGSB和UASB。設3臺無堵塞污泥回流泵(2用2備),單臺泵Q=25m3/h,H=28m,N=5.5KW。
表面曝氣氧化溝
表面曝氣氧化溝為長方形,長38m、寬11m、深6.5m,有效容積2500m3,1座。設計有機負荷為0.52kgCOD/(m3·d),HRT=30h,MLSS=3000mg/ML,污泥負荷為FW=0.12kgCOD/(kgMLSS·d),設2臺倒傘型表曝機,型號為DS225B,葉輪直徑2250mm、葉輪高度H=650mm、葉輪升降行程±140mm和充氧量44kg/h,N=22KW。設2臺低速推流器,葉輪直徑1800mm、N=4KW。
二沉池
二沉池為圓形,直徑為14.6m,池邊深4m,表面負荷為0.5m3/(m2·h),沉淀時間為4.5h。1臺周邊傳動刮泥機,轉速2rad/min,N=0.22KW。污泥回流泵2臺(1用1備),單臺泵Q=200m3/h,H=15m,N=7.5KW。
深度處理池
深度處理池為合建池,包括臭氧氧化池、曝氣生物濾池和清水池。臭氧氧化池長4.5m、寬4.5m、深5m,HRT=65min,池底布置DN250鈦板微孔曝氣器,數量30只,設1臺空氣源的臭氧發生器,臭氧發生量為1.5kg/h。
曝氣生物濾池長4.5m、寬4.5m、深5m,設計過濾面積為20m2,過濾速度為4.2m/h,HRT=50min。濾料層厚1.5m,火山巖濾料,濾料規格10~20mm,數量30m3。反沖洗方式:先氣反沖洗,氣反沖洗強度q氣=10L/(m2·s),反沖洗時間T1=3min;再氣、水聯合反沖洗,氣反沖洗強度不變,水反沖洗強度q水=4L/(m2·s),反沖洗時間T2=7min,采用清水池的水作為反沖洗水,反沖洗出水通過管道自流至調節池;停止氣反沖洗后,最后水反沖洗,水反沖洗強度不變,反沖洗時間T3=3min??諝夤懿捎么┛坠埽礇_洗配水采用大阻力配水系統,設在池底。
采用PLC控制,反沖洗周期為24h,設置反沖洗風機2臺(1用1備),單臺風機Q=12m3/min,H=6m,N=18.5KW。清水池長9m、寬3.5m、深5m,設2臺反沖洗水泵 (1 用 1備),單臺泵 Q=300m3/h,H=12m,N=22KW。
污泥處理系統
EGSB污泥的表觀產率yobs=0.05kgVSS/kgCOD去除 ,VSS/SS=0.8,產生含水率p0=90%的顆粒污泥量為Q0=8.1m3/d。UASB污泥的表觀產率yobs=0.04kgVSS/kgCOD去除 ,VSS/SS=0.8,產生含水率p0=90%的顆粒污泥量Q0=0.88m3/d。合計產生污泥量為8.98m3/d,厭氧顆粒污泥不定期作為厭氧菌種外售。
氧化溝污泥的表觀產率yobs為0.2kgVSS/kgCOD去除,產生含水率p2=99%的污泥混合液量Q2=40m3/d,通過二沉池的排泥泵送至污泥濃縮池。
污泥濃縮池采用豎流式,固體通量M=25kg/(m2·d),進水污泥濃度為Ci=10000mg/L,出水污泥濃度為Ce=500mg/L,污泥濃縮池出水至氧化溝進水端,污泥濃縮池構筑物長5m、寬5m、深5m,2座交替運行。設2臺污泥壓濾泵(1用1備),單臺泵Q=5m3/h,H=60m,N=7.5KW,泵送至壓濾面積為100m2壓濾機壓濾處理,泥餅外運到固體處置場處置。
EGSB和UASB運行效果分析

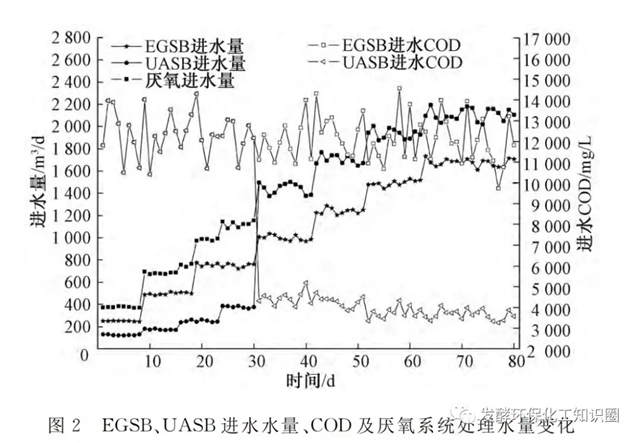

EGSB及UASB采用同類檸檬酸生產廠家厭氧顆粒污泥啟動,EGSB和UASB投加的含水率94%的顆粒污泥量分別是600m3和300m3,占各自反應器容積的45%和30%。EGSB、UASB進水水量、COD及厭氧系統處理水量變化見圖2。
厭氧系統調試總計80d分2個階段,第一階段用時30d,EGSB與uasb并聯處理廢水,厭氧系統處理水量為EGSB與UASB處理水量之和,從最開始的400m3/d逐漸上升到1100m3/d,EGSB和UASB進水濃度在調試期間進水濃度與調節池濃度一致,進水濃度在1100~14000mg/L波動。
EGSB和UASB出水進入?yún)捬醭恋沓?;第二階段UASB接收EGSB出水,所有處理廢水均經過UASB,UASB處理水量與厭氧處理系統的處理水量相同,處理量由1100m3/d逐漸提高至2000m3/d并穩定運行20d,由于將EGSB出水引入到UASB,從而UASB的進水濃度從11000~14000mg/L降至3000~5000mg/L,UASB出水進入?yún)捬醭恋沓亍?/div>

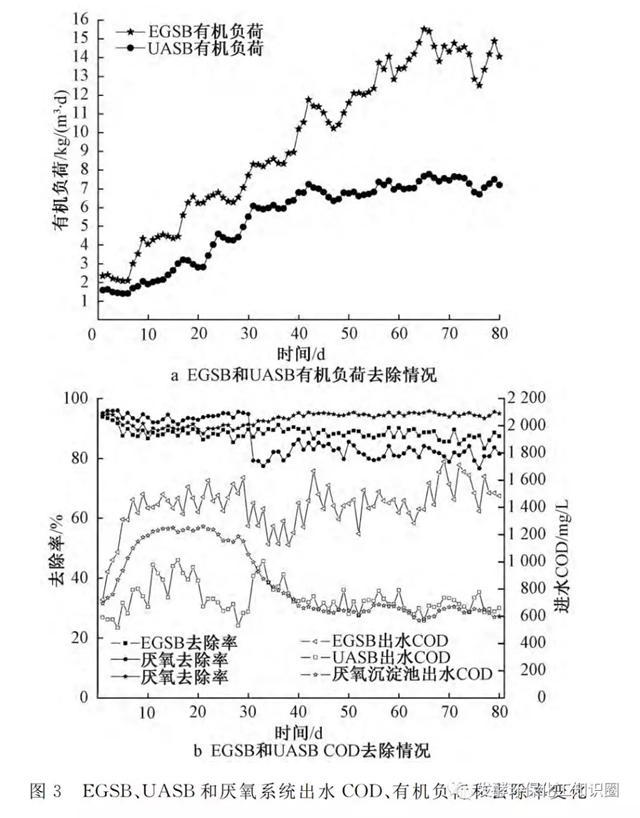

EGSB、UASB及厭氧系統出水COD、有機負荷和去除率變化見圖3。EGSB進水COD在11000~14000mg/L時,進原水量從200mg/d上升到1600mg/d,有機負荷從2.1kgCOD/(m3·d)上升到14.3kgCOD/(m3·d),EGSB出水COD從950mg/L逐漸上升,最終穩定在1500mg/L,COD去除率為86%。
UASB調試前30d的進水為原水,當進原水量從120mg/d上升到380mg/d,有機負荷達到4.4kgCOD/(m3·d),UASB出水COD在758±200mg/L,COD去除率在93%±2%,在調試的第二階段,UASB的進水量從380mg/d上升到2000mg/d,有機負荷從4.4kgCOD/(m3·d)上升到7.2kgCOD/(m3·d),出水COD在改變進水模式的5d內有突然的升高,從635mg/L上升到1005mg/L,后又迅速下降,并維持在600~800mg/L。
厭氧系統調試的第一階段,厭氧系統處理原水量從400mg/d上升到1400mg/d,厭氧沉淀池出COD在從649mg/L逐漸上升到1236mg/L,COD去除率由94%下降至91%,調試后50d,由于改變運行模式,厭氧沉淀池出水COD由開始逐漸下降,隨著厭氧處理水量從1400mg/d上升到2000mg/d,厭氧沉淀池出水COD穩定在590~690mg/L,厭氧系統COD去除率由91%上升至94%。從以上的數據分析可知,采用EGSB與UASB串聯,并將少量原水直接配送至UASB,可以將厭氧系統出水的COD降低到較低的水平。
VFA是厭氧過程中重要的中間產物,有機物需先經過產酸形成VFA,才能轉化為沼氣。厭氧反應器是否穩定,可以通過是否出現VFA的積累 進行判斷。大部分細菌,例如水解細菌和酸化細菌,適合它們生產的PH在5~8.5。甲烷菌對PH的變化非常敏感,合適穩定生長的PH為6.5~7.8.

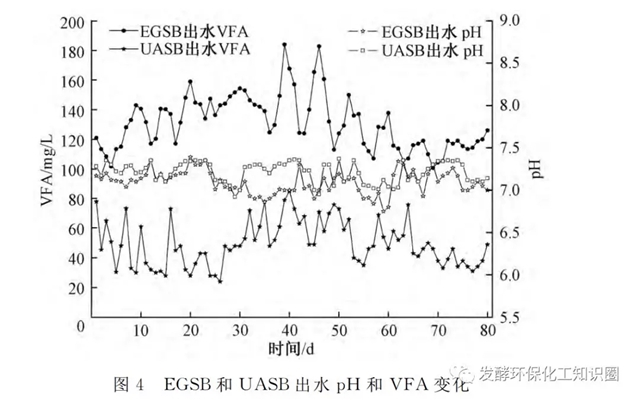

因而VFA及PH是厭氧系統的關鍵指標。EGSB和UASB進水、出水PH和VFA變化見圖4。從圖4可知,EGSB出水PH為7±0.2;UASB出水PH為7.2±0.2,UASB的出水PH高出EGSB0.2。
EGSB出水的VFA濃度在130±60mg/L;而UASB出水的VFA在50±25mg/L,UASB出水VFA低于EGSB出水VFA50%。上述EGSB和UASB的PH是適合甲烷菌生長的,反應器也沒有VFA的積累。同時UASB出水的VFA比EGSB出水的VFA低,也說明UASB中有機物降解的更加徹底。
氧化溝的運行效果分析
氧化溝采用當?shù)爻鞘形鬯幚韽S經過帶式壓濾機壓濾后的好氧剩余污泥進行啟動,污泥含水率80.3%~86.2%,污泥VSS/TSS為0.62,接種污泥量為100m3,占氧化溝的容積為4%。開始調試前10d內,由于有機負荷低,表曝機持續曝氣,污泥被打碎,污泥的沉降性差,SV30為70%~80%,二沉池的出水COD在80~100mg/L。隨著進水量不斷加大,2臺表曝機間歇并交替運行2臺表曝機均運行3h停止1h,且2臺表曝機的錯 峰1h),持續此種交替方式15d,污泥的沉降性明顯好轉,SV30穩定在30%~40%,二沉池的出水COD在60~75mg/L。之后逐漸增加表曝機開機時間,待調試結束,氧化溝污泥SV30穩定在30%~35%,氧化溝有機 負荷為0.52kgCOD/(m3·d),二沉池的出水COD在55~65mg/L,COD去除率為90.8%。
度處理的運行效果分析
深度處理的主要目的是解決經前序工藝處理后水中殘余的污染物,同時還應有脫色、消毒功能。臭氧氧化可以提高二級生物處理出水中難降解有機物的可生化性,臭氧接觸氧化池主要是去除色度和強氧化難降解有機物,二沉池出水的色度為50~70,經過臭氧接觸脫色后,色度小于20,說明經生化處理后的檸檬酸廢水剩余色度,采用臭氧氧化可以去除的,同時臭氧接觸氧化池出水的COD在50~60mg/L,COD去除率在8%~9%。曝氣生物濾池(BAF)過濾臭氧接觸池出水的SS和吸附難生物降解的污染物,去除出水的溶解性微生物產物(SMP),為最后出水把關。調試階段填料層厚度為1m時,BAF出水的COD在45~55mg/L;穩定運行時補充填料,厚度達到設計厚度為1.5m,BAF出水的COD在40~50mg/L,COD去除率達到16.6%~20%,這也證明了增加填料層的厚度可以提高COD的去除效果,使BAF出水的COD更低。
系統運行分析
該廢水處理工藝中EGSB和UASB組成厭氧系統COD去除率為94%,氧化溝系統的COD去除率為90.8%,深度處理系統的COD去除率為23.0%,整個廢水系統的COD總?cè)コ蕿?9.6%,去除COD為23.3tCOD/d。
結 語
(1)采用EGSB和UASB串聯、表面曝氣方式的氧化溝、臭氧脫色和曝氣生物濾池為主的生物處理工藝處理檸檬酸廢水,系統出水COD小于50mg/L
(2)穩定運行時,EGSB、UASB和氧化溝的有機負荷分別為14.3kgCOD/(m3·d)、7.2kgCOD/(m3·d)和0.52kgCOD/(m3·d)時,COD去除率分別為87%、80%和90.8%。
(3)采用EGSB和UASB串聯,并將原廢水配到第二級的UASB,可以將厭氧系統出水的COD降低到較低的水平。EGSB和UASB出水COD分別為1500mg/L和650mg/L,VFA分別為130±50mg/L和50±25mg/L,UASB出水的VFA比EGSB出水的VFA更低,說明UASB中有機物降解的更加徹底。
原標題:【工業給排水】兩級厭氧-好氧-深度處理工藝處理檸檬酸廢水
