談灰色變，是很多垃圾焚燒運營企業(yè)的難言之隱，為啥呢，飛灰是危廢。為啥危廢就頭疼呢，因為危廢環(huán)保管，環(huán)衛(wèi)不管，環(huán)保管的事情不好好做直接關門罰錢，環(huán)衛(wèi)管的事情不好好做貌似真不能咋樣。

既然這么頭疼，那我們至少來認識一下飛灰是什么，長什么樣？怎么處理？

垃圾焚燒時會產(chǎn)生大量的飛灰，即在煙氣凈化系統(tǒng)（APC）和熱回收系統(tǒng)（如節(jié)熱器、鍋爐等）中收集而得的殘余物，約占垃圾焚燒灰渣總量的20%左右，它是生活垃圾焚燒后煙氣除塵器收下的物質，因其中含有大量可溶性重金屬和二惡英而不能直接填埋處理，屬于危廢代號為HW18。

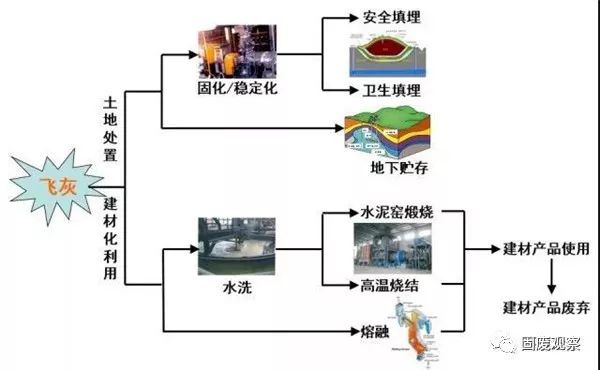

國內外對垃圾飛灰的主要處理方法有固化與穩(wěn)定化技術、濕式化學處理法、安全填埋法。

1、固化與穩(wěn)定化技術是國際上處理有毒廢物的主要方法之一，而凝膠材料是最重要的固化穩(wěn)定化材料。固化與穩(wěn)定化技術的方法主要有水泥固化法、凝石穩(wěn)定化法、熔融固化技術、燒制陶粒技術。

2、飛灰濕式化學處理法有加酸萃取和煙氣中和碳酸化法等，該工藝運行成本較低，可回收重金屬和鹽類。經(jīng)過重金屬提取后的飛灰和重金屬可以分別進行資源化利用。

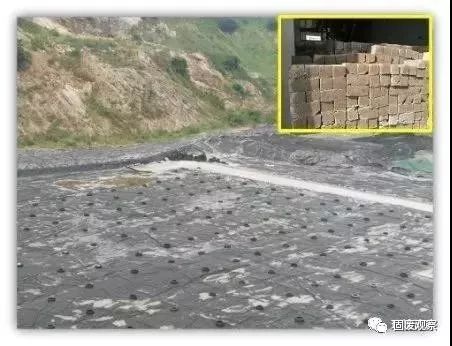

3、安全填埋法是將垃圾焚燒飛灰在現(xiàn)場進行簡單處理后，送入安全填埋場填埋處理的方法，這是目前垃圾焚燒飛灰處理最安全可靠的手段之一。但安全填埋場的建設和運行費用居高不下，垃圾焚燒處理廠難以承受，同時也不能達到減容化和資源化的目的，因此今后會逐漸減少該方法的應用。

飛灰是含水率很低的細小塵粒，呈淺灰色粉末狀，一般所取灰樣的含水率為10%-23%，熱灼減率為34%-51%。

飛灰的粒徑大小不均，是由顆粒物、反應產(chǎn)物、未反應產(chǎn)物和冷凝產(chǎn)物聚集而成的不規(guī)則物體，但總的來說，粒徑較小，基本在100μm以下，表面粗糙，呈多角質裝，孔隙率較高，比表面積較大，這使鉛和鎘等易揮發(fā)性金屬在其表面凝結富集。

上海浦東御橋垃圾焚燒廠焚燒飛灰主要成分如下（質量分數(shù)，%）：二氧化硅24.50；三氧化二鐵4.01；三氧化二鋁7.42；二氧化鉈0.62；氧化鈣33.37；氧化鎂2.72；三氧化硫12.03；游離氧化鈣0.50；燒失量22.04。

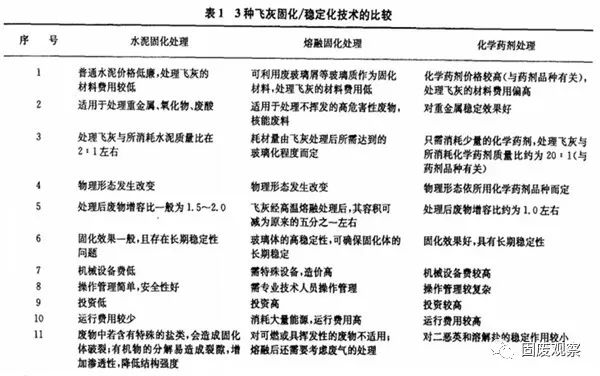

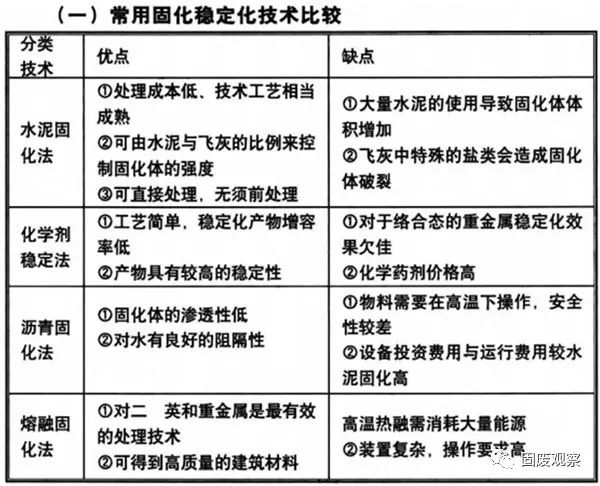

固化處理是利用固化劑與垃圾焚燒飛灰混合后形成固化體，從而減少重金屬的溶出。

水泥是最常見的危險廢物固化劑，因此工程中常采用水泥對焚燒飛灰進行固化處理。

飛灰被摻入水泥的基質中后，在一定的條件下，經(jīng)過一系列的物理、化學作用，使污染物在廢物水泥基質體系中的遷移率減小(如形成溶解性比金屬離子小得多的金屬氧化物)。

有時，還添加一些輔料以增進反應過程，最終使粒狀的物料變成粘合的混凝土塊。從而使大量的廢物因固化而穩(wěn)定化。

因此，盡管水泥固化處理飛灰具有工藝成熟、操作簡單、處理成本低等優(yōu)點，但由于垃圾焚燒飛灰中含有較高的氯離子，采用水泥固化法處理必須進行前處理，以減少氯離子對固化后砌塊的機械性能以及后期重金屬離子浸出等問題，這樣在很大程度上提高了對飛灰處置場建設和運行的要求，造成成本增加，限制了該方法的應用。

石灰固化是指以石灰、粉煤灰、水泥窯灰以及熔礦爐爐渣等具有波索來反應的物質為固化基材而進行的危險廢物固化或穩(wěn)定化的操作。

藥劑穩(wěn)定化技術以處理重金屬廢物為主，目前已經(jīng)發(fā)展了多種重金屬穩(wěn)定化技術，如pH值控制技術、氧化，還原電勢控制技術、沉淀技術、吸附技術和離子交換技術等。這類技術目前在垃圾焚燒飛灰穩(wěn)定化處理方面應用較少，但是一個發(fā)展方向。尤其是藥劑穩(wěn)定化與其它穩(wěn)定化方法相比具有工藝簡單、穩(wěn)定效果好、費用低廉等優(yōu)點。

瀝青固化作為熱塑性材料固化技術的代表，是以瀝青類材料作為固化劑，與飛灰在一定的溫度下均勻混合，產(chǎn)生皂化反應，使有害物質包容在瀝青中形成固化體，從而得到穩(wěn)定。由于瀝青屬于憎水物質，完整的瀝青固化體具有優(yōu)良的防水性能。瀝青還具有良好的黏結性和化學穩(wěn)定性，而且對于大多數(shù)酸和堿有較高的耐腐蝕性。

1)燒結法

燒結法是將待處理的危險廢物與細小的玻璃質，如玻璃屑、玻璃熔融固化技術粉混合，經(jīng)混合造粒成型后，在1000～1100℃高溫熔融下形成玻璃固化體，借助玻璃體的致密結晶結構，確保固體化的永久穩(wěn)定。但該方法需充分結合化學穩(wěn)定和熔融處理工藝才能降低垃圾焚燒飛灰對環(huán)境的危害。

2)熔融法

熔融法是在燃料爐內利用燃料或電將垃圾焚燒飛灰加熱到1400℃左右的高溫，使飛灰熔融后經(jīng)過一定的程序冷卻變成熔渣，熔渣可作為建筑材料，實現(xiàn)飛灰減容化、無害化、資源化的目的。熔融固化需要將大量物料加溫到熔點以上，無論采用電或其它燃料，需要的能源和費用都相當高。相對于其它處理技術，熔融固化的最大優(yōu)點是可以得到高質量的建筑材料。

目前凝石技術體系已趨于成熟。凝石的生產(chǎn)是利用具有火山灰活性的固體廢棄物，包括粉煤灰、冶金渣、煤矸石、油頁巖渣、預處理過的尾礦、黃河砂、城市建筑垃圾、以及天然火山灰等硅鋁質物料，加入少量或不加水泥熟料，再配入1%-5%的成巖劑，經(jīng)分別磨細再混勻或一起混磨工藝制備而成的,能夠在許多場合替代水泥的硅鋁基膠凝材料。凝石是基于仿地成巖原理制備而成的硅鋁基膠凝材料。

該方法所見報道甚少，但是在專利CN1830885《利用垃圾焚燒飛灰為原料的陶粒及其制備方法》中提到一種利用垃圾焚燒飛灰為原料的陶粒及其制備方法,其原料組成及質量分數(shù)為：飛灰20%-80%，其余為黏土;經(jīng)配料、造粒、高溫煅燒制成陶粒產(chǎn)品；所述高溫煅燒的燒結溫度為1000-1400℃。

地聚物是一種以水玻璃和氫氧化鈉等采用一定的工藝激發(fā)偏高嶺土、工業(yè)廢渣等含鋁硅酸鹽物質制得的新材料。 地聚物有單硅鋁、雙硅鋁和三硅鋁三種結構，利于固定重金屬。 地聚物的特殊結構可以把飛灰中的金屬和其他毒性物質分割包圍在環(huán)狀分子之間結合形成密閉的空腔內或被吸附而包容在聚合體中，達到固化效果。

首先，需要著重發(fā)展工藝簡單，穩(wěn)定效果良好且投資經(jīng)費相對較少的化學藥劑穩(wěn)定化飛灰處理技術，這是我國今后飛灰處理技術的一個發(fā)展方向，能夠很好的解決問題；

其次，在發(fā)展的過程中需要積極的借鑒國外的先進經(jīng)驗，并結合我國的具體實際研制出符合我國垃圾焚燒廠飛灰處理的特殊技術，實現(xiàn)自主知識產(chǎn)權，是飛灰的處理技術實現(xiàn)產(chǎn)業(yè)化，最大限度的發(fā)揮其經(jīng)濟效益和社會效益；

最后，隨著技術的發(fā)展，有望實現(xiàn)對飛灰的重復利用，由于燃燒飛灰的主要化學成分和高爐礦渣以及粉煤灰等很相近，因此燃燒飛灰具有一定的利用價值，能夠通過技術手段將其研發(fā)成為一種輔助性的膠凝材料，實現(xiàn)對飛灰處理工作的進一步提升，這樣能夠實現(xiàn)資源的重復利用，提高利用率，也能夠降低環(huán)境的污染，節(jié)約成本的投入，是飛灰處理工作今后的趨勢。

特此聲明：
1. 本網(wǎng)轉載并注明自其他來源的作品，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點。
2. 請文章來源方確保投稿文章內容及其附屬圖片無版權爭議問題，如發(fā)生涉及內容、版權等問題，文章來源方自負相關法律責任。
3. 如涉及作品內容、版權等問題，請在作品發(fā)表之日內起一周內與本網(wǎng)聯(lián)系，否則視為放棄相關權益。
