關于征求《水質 浮游植物的測定 顯微鏡計數法(征求意見稿)》
等2項國家生態環境標準意見的通知
為貫徹《中華人民共和國環境保護法》,規范生態環境監測工作,我部編制了《水質 浮游植物的測定 顯微鏡計數法》等2項國家生態環境標準征求意見稿。按照國家生態環境標準制修訂工作規則要求,現公開征求意見(征求意見稿及編制說明,可登錄我部網站“意見征集”欄目檢索查閱)。
各有關單位和個人均可提出意見和建議。請將意見建議書面反饋我部,并注明聯系人及聯系方式,電子文檔同時發送至聯系人郵箱。征求意見截止時間為2021年4月23日。
聯系人:生態環境部監測司曹宇
地址:北京市東城區東安門大街82號
郵編:100006
附件:1.水質 浮游植物的測定 顯微鏡計數法(征求意見稿)
2.《水質 浮游植物的測定 顯微鏡計數法(征求意見稿)》編制說明
3.水質7種苯氧羧酸類除草劑的測定 高效液相色譜法(征求意見稿)
4.《水質7種苯氧羧酸類除草劑的測定 高效液相色譜法(征求意見稿)》編制說明
生態環境部辦公廳
2021年3月24日
(此件社會公開)
水質 浮游植物的測定顯微鏡計數法
(意見征求稿)
1 適用范圍
本標準規定了測定水中浮游植物的顯微鏡計數法。
本標準適用于地表水中浮游植物的測定。
當使用0.1 ml計數框,樣品濃縮50倍時,對角線方式方法檢出限為 9.2×103 cells/L;行格方式方法檢出限為3.0×103 cells/L;全片方式方法檢出限為9.2×102 cells/L;隨機視野
方式的方法檢出限與觀察的視野數、顯微鏡視野面積有關,按附錄A計算。
2 規范性引用文件
本標準引用了下列文件或其中的條款。凡是不注日期的引用文件,其有效版本適用于本標準。
HJ/T 91 地表水和污水監測技術規范
HJ 494 水質采樣技術指導
3 術語和定義
下列術語和定義適用于本標準。
3.1
浮游植物 phytoplankton
在水中營浮游生活的藻類植物,通常浮游植物就是浮游藻類,包括原核的藍藻門和其它各類真核藻類。
3.2
顯微鏡計數視野 microscope counting field
顯微鏡視野中一定面積的計數區域。
3.3
檢出限 detection limit
在 99%概率下,樣品中可被檢測到的最低浮游植物密度。
4 方法原理
在顯微鏡下,對樣品中的浮游植物進行人工分類和計數,計算單位體積樣品中各種類浮游植物的細胞數量。
5 試劑和材料
除非另有說明,分析時均使用符合國家標準的分析純試劑,實驗用水為新制備的去離子水或蒸餾水。
5.1 碘化鉀(KI)。
5.2 碘(I2)。
5.3 甲醛溶液:ω(CH2O)=37%。
5.4 魯哥氏液(Lugols solution)
稱取 60 g 碘化鉀(5.1),溶于 1000 ml 水中,再加入 40 g 碘(5.2),充分?jǐn)嚢枋蛊淙芙猓o置 24 h 以上。魯哥氏液在室溫避光條件下可保存 1 年。
6 儀器和設備
6.1 浮游生物網:25 號篩絹網,網孔直徑為 0.064 mm,網呈圓錐形,網口套在銅環上,網底端有出水開關活塞。
6.2 采樣瓶:30 ml 棕色玻璃廣口瓶(具塞)。
6.3 顯微鏡:物鏡 4×、10×、20×、40×,目鏡 10×或 15×。
6.4 濃縮裝置:筒形分液漏斗,1 L。
6.5 樣品瓶:50 ml 的棕色玻璃廣口瓶(具塞)。
6.6 超聲波發生裝置:工作頻率 40 kHz。
6.7 微量移液器:100 μl。
6.8 藻類計數框:0.1ml、面積 20 mm×20 mm,框內劃分橫直各 10 行格,共 100 個小方
格。
6.9 蓋玻片:面積 22 mm×22 mm,厚度小于 0.2 mm。
6.10 計數器。
6.11 顯微鏡物鏡測微尺。
6.12 顯微鏡目鏡測微尺。
6.13 一般實驗室常用儀器和設備。
7 樣品
7.1 樣品的采集
7.1.1 定性樣品
使用浮游生物網(6.1)采集定性樣品。關閉浮游生物網底端出水開關活塞,在水面表層至0.5 m水深處(或根據研究需要確定的其他水深),以20 cm/s——30 cm/s的速度緩慢做“∞”形往復拖動約 1 min——3 min;也可沿表層至 0.5 m 水深處緩慢拖動,濾過 1.5 m3——5.0 m3體積的水體。將浮游生物網(6.1)提出水面,水體自然通過網孔,待底部還剩少許水體(5 ml——10 ml)時,將底端出口伸入采樣瓶(6.2)中,打開底端活塞收集定性樣品。
7.1.2 定量樣品
按照 HJ/T 91 和 HJ 494 的相關規定進行樣品的采集。
一般采集不少于 500 ml 樣品。當水體中的浮游植物密度小于 106 cells/L,采集不少于 1L 樣品。
7.2 樣品的保存
7.2.1 定性樣品
定性樣品在 4 ℃——10 ℃冷藏避光條件下可保存 36 h。高溫環境下采集的定性樣品在保存前需逐漸降溫,避免溫度變化過快對浮游植物細胞產生損傷。
7.2.2 定量樣品
向每 1000 ml 定量樣品中加入 15 ml 魯哥氏液(5.4)。室溫避光條件下可保存 3 周;1 ℃——5 ℃冷藏避光條件下可保存 12 個月。
樣品在保存過程中,應每周檢查魯哥氏液的氧化程度,如果樣品顏色變淺,則應向樣品中補加適量魯哥氏液,直到樣品的顏色恢復為黃褐色。
若定量或定性樣品含大量有機質、需儲存 12 個月以上時,應加入甲醛溶液(5.3)固定,每 100 ml 樣品加 4 ml 甲醛溶液(5.3)。
8 分析步驟
8.1 混勻樣品
每次取樣前,必須采用上下顛倒至少 100 次的方式充分混勻所采樣品。
8.2 定性樣品的分析
在顯微鏡(6.3)下觀察定性樣品(7.1.1),鑒定浮游植物的種類,并建立清單,為定量分析做好準備。
根據調查的需要,確定需鑒定到的分類單位,一般情況下,鑒定到屬即可。
8.3 定量樣品的分析
8.3.1 調整浮游植物密度
8.3.1.1 樣品濃縮
當定量樣品(7.1.2)中的浮游植物細胞密度小于 107 cells/L 時,需要對樣品進行濃縮。
樣品中浮游植物細胞密度為 105 cells/L——106 cells/L 時,樣品濃縮 50 倍;樣品中浮游植物細胞密度為 106 cells/L——107 cells/L 時,樣品濃縮 10 倍。最終使?jié)饪s后加入計數框中的 0.1 ml樣品約含有 500 個——10000 個浮游植物細胞。樣品中浮游植物細胞密度的初步判斷可參照顯微鏡計數(8.3.2)進行。
將全部定量樣品搖勻倒入濃縮裝置(6.4)中,靜置 48 h。用細小虹吸管吸取清液置于燒杯中,直至浮游植物沉淀物體積約 20 ml。旋開濃縮裝置(6.4)底部活塞,將浮游植物沉淀物放入 100 ml 量筒中。用少許清液沖洗濃縮裝置(6.4)1——3 次,一并放入量筒中,再用清液定容至所需濃縮倍數的體積。為了減少浮游植物吸附在濃縮裝置壁上,在靜置過程中,
應適時輕敲濃縮裝置器壁。
8.3.1.2 樣品稀釋
當定量樣品(7.1.2)中的浮游植物細胞密度大于 108 cells/L 時,需要對樣品進行稀釋。
樣品中浮游植物細胞密度為 108 cells/L——109 cells/L 時,樣品稀釋 10 倍;樣品中浮游植物細胞密度大于 109 cells/L 時,樣品稀釋 100 倍。經稀釋使加入計數框中的 0.1 ml 樣品約含有500 個——10000 個浮游植物細胞。樣品中浮游植物細胞密度的初步判斷可參照顯微鏡計數(8.3.2)進行。
對于含有細胞聚集成團的浮游植物樣品,當不滿足以下兩個條件中的任何一個時,稀釋前需進行超聲波處理:(1)群體中的浮游植物細胞個體較易被辨識,能夠?qū)θ后w中的細胞進行計數;(2)當群體中所含細胞數量與群體體積或長度有固定比例時,如空星藻、盤星藻、絲狀藻等,可以將群體作為計數對象,依據比例得到浮游植物細胞數量。超聲波處理具體步驟為:取混勻的 30 ml 定量樣品于樣品瓶(6.5)中,用超聲波發生裝置(6.6)處理約 10 min 后,在顯微鏡下進行觀察,如仍存在大量未分散的細胞團,則需延長超聲波處理時間,直至能夠準確計數。
根據稀釋倍數,選取相應體積的容量瓶,量取不少于 25 ml 混勻后的定量樣品或經超聲處理后的樣品,用水定容至刻線。如要保存稀釋后的樣品,應注意補充魯哥氏液,使稀釋后樣品中的魯哥氏液濃度與稀釋前一致。
8.3.2 顯微鏡計數
8.3.2.1 準備
將樣品放至室溫,用微量移液器(6.7)取 0.1 ml 混勻樣品,注入藻類計數框(6.8)中,用蓋玻片(6.9)將藻類計數框完全蓋住,靜置約 5 min 后,開始計數。藻類計數框內應無氣泡,如有氣泡應重新取樣。
8.3.2.2 選取計數方式

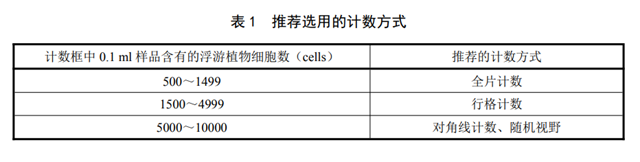

根據 8.3.1 調整后的浮游植物的密度,選用合適的計數方式,使測定過程中浮游植物細胞的總計數量為 500 個——1500 個。表1為推薦選用的計數方式。
8.3.2.3 計數
8.3.2.3.1 全片計數方式
在 40×物鏡下,逐一觀察藻類計數框中全部 100 個小方格,分類計數每個小方格內所有浮游植物細胞,并用計數器(6.10)記錄下每行的分類計數結果。若藻細胞體積較大,可降低物鏡倍數。
8.3.2.3.2 行格計數方式
在 40×物鏡下,逐一觀察藻類計數框中第 2、5、8 行,共 30 個小方格,分類計數每個小方格內所有浮游植物細胞,并用計數器(6.10)記錄下每個小方格的分類計數結果。若藻細胞體積較大,可降低物鏡倍數。
8.3.2.3.3 對角線計數方式
在 40×物鏡下,逐一觀察位于藻類計數框?qū)蔷€位置上的 10 個小方格,分類計數每個小方格內所有浮游植物細胞,并用計數器(6.10)記錄下每個小方格的分類計數結果。若藻細胞體積較大,可降低物鏡倍數。
8.3.2.3.4 隨機視野方式
在 40×物鏡下,隨機抽取一定數量的視野,分類計數每個視野內所有浮游植物細胞,并記錄下每個視野的分類計數結果。若藻細胞體積較大,可降低物鏡倍數。計數前應測量顯微鏡視野面積,測量方法參見附錄 B。
9 結果計算與表示
9.1 結果計算

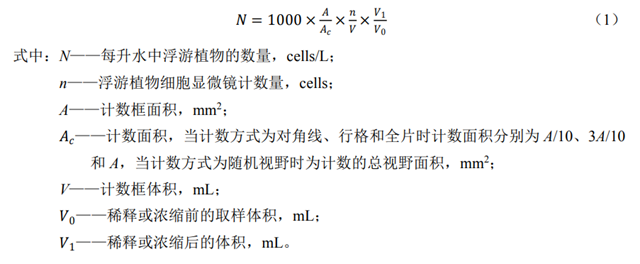

樣品中浮游植物細胞密度(cells/L),按照公式(1)進行計算:
9.2 結果表示
測定結果以科學計數法表示,保留 2 位有效數字。
10 精密度

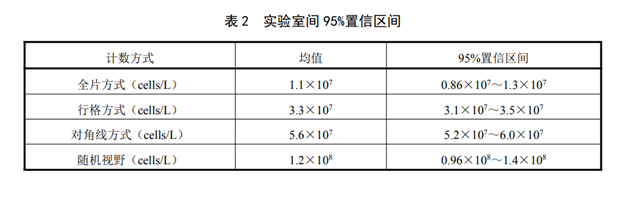

6家實驗室分別用全片計數、行格計數、對角線計數和隨機視野計數對浮游植物密度為1×107 cells/L、3×107 cells/L、5×107 cells/L、1×108 cells/L 的實際樣品進行了7次重復測定,實驗室內的相對標準偏差分別為2.4%——11%,2.9%——10%,2.7%——11%,4.8%——8.2%;實驗室間相對標準偏差分別為22%、5.6%、7.1%、21%。計算測定結果對數值的 95%置信區間,再取反對數得到的實驗室間95%置信區間見表2。
11 質量保證和質量控制
11.1 浮游植物均勻性
在開始顯微鏡計數前,應確認浮游植物在計數框中分布的均勻性。使用低倍數物鏡觀察浮游植物在整個計數框中的分布情況,若分布不均勻,應重新取樣。
11.2 最少計數量
在單次測定中,浮游植物細胞計數總量不少于500個。當發現測定精度難以達到要求時,可適當增加每次測定中浮游植物細胞的計數總量。
11.3 精密度控制
每一樣品測定兩次。兩次計數結果相對偏差應≤15%,否則應增加計數一次,直至某兩次計數結果符合這一要求為止。測定結果為相對偏差≤15%的兩次計數結果的平均值。
12 注意事項
12.1 如遇到一個浮游植物細胞的一部分在行格或視野內,而另一部分在行格或視野外,在行格上線或視野上半圈的細胞不計數,而在行格下線或視野下半圈的細胞計數。
12.2 計數過程中,如果發生樣品水分蒸發,在計數框中形成氣泡,則棄去本片重新取樣計數。
