固定染源煙氣流量在線監測技術規范
1 范圍
本標準規定了固定污染源煙氣流量在線監測斷面設置、方法選擇、點位布設、運行維護、質量控制等技術要求。
本標準適用于山東省固定污染源煙氣流量在線監測。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 16157 固定污染源排氣中顆粒物測定與氣態污染物采樣方法
HJ 75 固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測技術規范
HJ 373 固定污染源煙氣質量保證與質量控制技術規范(試行)
DB37/T 3462 固定污染源煙氣流速在線監測超聲波法
DB37/T 3535 固定污染源廢氣監測點位設置技術規范
DB37/T 4011 固定污染源煙氣在線監測系統運行維護技術規范
3 術語和定義
3.1 連續監測系統 continuous monitoring system，CMS
連續監測固定污染源煙氣參數所需要的全部設備，簡稱CMS。
3.2 監測點位 monitoring sites
為開展固定污染源煙氣監測工作所設置的監測或采樣位置及其配套設施，包括監測斷面、監測孔、監測平臺及通往監測平臺的保障性、輔助性設施等。
3.3 監測斷面 monitor cross section
煙氣流量監測或采樣位置所在的煙道(排氣筒)截面。
3.4 參比監測孔 comparison testing hole
用于抽檢煙氣流量在線監測準確度的手工監測孔口。
3.5 速度場系數 velocity field coefficient
參比方法與流速CMS同步測量煙氣流速，參比方法測量的煙氣平均流速與同時間區間且相同狀態的流速CMS測量的煙氣平均流速的比值。
3.6 點測量 Point measurement
選定監測斷面中固定點位測量煙氣流速的方法，如皮托管差壓法等。
3.7 線測量 Path measurement
在監測斷面中采用水平或傾斜對置方式布置，測量煙氣在對置線上流速的方法，如超聲波時差法等。
4 流量在線監測技術要求
4.1 一般要求
4.1.1 新建固定污染源的煙氣流量在線監測點位，應當按本規范要求與主體工程同步設計、同步施工、同步投入使用。
4.1.2 現有固定污染源的煙氣流量在線監測點位，應當按本規范要求采取相應措施，保證監測斷面煙氣分布相對均勻。
4.2 監測斷面設置
4.2.1 監測斷面應設置在規則的圓形或矩形煙道(排氣筒)上，位于固定污染源排放控制設備的下游，選擇煙道(排氣筒)振動小且不受電磁干擾、環境聲學影響，便于維護及開展相關監測工作的位置。
4.2.2 監測斷面優先設置在垂直管段和煙道(排氣筒)負壓區域，應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于 4 倍直徑(或當量直徑)和距上述部件上游方向不小于 2 倍直徑(或當量直徑)處。非圓形煙道應按照當量計算公式當量直徑 D=4S/C,式中 S 為面積，C為周長，如矩形煙道，其當量直徑D=2AB/(A+B)，式中 A、B為邊長。
4.2.3 當不能滿足 4.2.2 條件時，可設置在前直管段長度大于后直管段長度處，按照 HJ 75 標準7.1.2.3 要求測算煙氣流速分布情況并提供相應證明材料，保證監測斷面煙氣流速分布相對均方根σr≤0.15，無法滿足要求的要在監測斷面上游加裝整流裝置。
4.3 監測方法選擇
當污染源實際生產負荷在額定生產負荷30%以上時，監測斷面煙氣流速≥5米/秒的，可選擇皮托管法、超聲波時差法等；若監測斷面煙氣流速<5米/秒，則應選擇超聲波時差法。
4.4 監測斷面截面尺寸確定
4.4.1 監測斷面截面尺寸可由排污單位根據項目施工圖紙確定，也可通過實際測量確定。如使用激光測距儀，應注意避免在污染源排放煙氣時測量。
4.4.2 監測斷面截面尺寸確定后，由排污單位錄入自動監測設備并存檔備查。
4.5 監測孔口及測點布設
4.5.1 在線監測點布設
4.5.1.1 當選擇點測量時，應預先測量監測斷面流速分布情況，將流速 CMS 測點選擇在氣流穩定、接近斷面平均流速處。布設多個流速 CMS 測點的，每個測點安裝一套皮托管流量計，以全部測點的平均流速代表所在斷面的流速。
4.5.1.2 當選擇線測量采用超聲波時差法時，應當在煙道(排氣筒)上對穿安裝，超聲波聲道應與煙道(排氣筒)的徑向中心線相交，相交角度在 30°～60°之間，聲道長度應大于煙道斷面直徑或矩形煙道邊長。根據煙道(排氣筒)監測斷面具體情況，選擇單聲道儀器或交叉布置雙聲道儀器。
4.5.2 參比監測孔設置及測點布設
在流速CMS監測斷面下游應預留參比方法監測孔，采樣孔位置、數目和測點布設按照GB/T 16157的要求確定。在互不影響測量的前提下，參比方法采樣孔應盡可能靠近流速CMS監測斷面。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔。
4.6 驗收聯網
4.6.1 流量在線監測點位和參比監測點位等建設完成，經排污單位規范性確認后，安裝流速 CMS，按照 HJ 75 要求對流速 CMS 進行調試檢測，達到技術驗收條件后進行技術指標驗收。
4.6.2 技術指標驗收合格后，流量在線監測設備與其他監測設備按照有關要求同時與生態環境主管部門聯網。
5 運行維護要求
5.1 監測點位及平臺
監測點位及平臺維護按照DB37/T 3535相關要求執行。
5.2 流速 CMS
流速CMS運維單位應根據本規范要求和設備使用說明書編制儀器設備運行管理規程，確定運行維護人員的工作職責。運行維護人員應當熟練掌握煙氣流量在線監測儀器設備的原理、使用和維護方法。
5.2.1 皮托管差壓法
5.2.1.1 每 7 天至少檢查一次壓力傳導管線，確保清潔、無存水、連接良好，壓力變送器運行正常。
5.2.1.2 每 30 天至少檢查一次皮托管，確保反吹管路、控制閥工作正常，無松動、堵塞、腐蝕，流速監測值正常。
5.2.1.3 每 90 天至少檢查一次皮托管全壓口、靜壓口，確保無堵塞、腐蝕、變形。
5.2.2 超聲波時差法
5.2.2.1 每 7 天至少檢查一次鼓風機、軟管、過濾器等部件，及時清理管路，確保風幕工作正常。
5.2.2.2 每 7 天至少檢查一次法蘭孔是否堵塞，及時進行清理。
5.2.2.3 每 7 天至少檢查超聲波能量轉換器套管，確保無積水，排水暢通。
5.2.2.4 每 90 天至少檢查一次超聲波能量轉換器表面是否積垢并及時進行清理。
5.2.3 系統輔助設備
每7天至少檢查一次壓縮空氣，保證無油、無水、無塵且壓力在(0.4～0.6)MPa。
6 質量控制要求
6.1 定期校準
6.1.1 具有自動校準功能的流速 CMS 每 24 小時至少進行一次零點校準，無自動校準功能的流速 CMS每 30 天至少進行一次零點校準。
6.1.2 具有量程校準功能的流速 CMS 至少每 30 天進行一次量程校準。
6.2 定期校驗
6.2.1 具有自動校準功能的流速 CMS 每 6 個月至少做一次校驗，無自動校準功能的流速 CMS 每 3 個月至少做一次校驗。
6.2.2 校驗方法按照 HJ 75 要求執行。當煙氣流速小于 5 米/秒時，超聲波時差法流速 CMS 可采用聲速檢驗替代，檢驗方法按照 DB37/T 3462 中 6.2.2 執行。校驗結果不符合本規范表 2 準確度要求時，應校準流速 CMS 或者校正速度場系數(或相關性)。
6.2.3 校驗參比監測注意事項參照本標準附錄 A；校驗表格參照本標準附錄 B。
6.3 異常處理
6.3.1 流速 CMS 異常處理程序按照 DB37/T 4011 要求執行。
6.3.2 常見設備故障處理可參照本標準附錄 C。
6.4 數據標記與修約補遺
流速CMS故障，超期未校準、校驗或者校準、校驗不合格期間數據為無效數據，應按要求上報標記，并修約補遺。
6.5 比對監測
主管部門用參比方法抽檢流速CMS準確度(即比對監測)時，至少獲取3個平均值數據對。

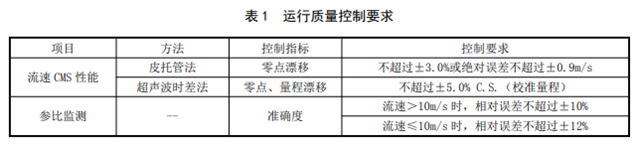

6.6 運行質量控制運行質量控制要求見表1。
