摘要:排水系統在城市雨水、污水輸送,控制水體污染和內澇溢流方面發揮著重要作用。傳統的排水系統往往不能和污水處理設施實現一體化聯動控制,即廠網一體化,并主要以基于流量的控制方法為主,缺少對水質的建模和優化,導致城市內澇在許多發展中國家成為雨季的常態事件,同時也導致水體污染得不到有效控制。本文通過三位作者對智慧排水系統關鍵技術的闡述和案例分析或許能為業界以及主管部門提供一些有益借鑒。
一、概述
近年來,中國城市內澇事件頻發,暴雨來臨時,很多城市開啟“看海模式”,成為普遍性的城市災難事件。據央視報道,2015年上半年全國有98個城市因暴雨內澇受淹,而雨季溢流是城市、河道水體的主要污染源。國家為此推動海綿城市建設,其中包含排水管渠設施和排澇除險設施。排水系統的智能化、智慧化是解決問題的關鍵。
我國目前污水的排水方式一般分為合流制和分流制兩種類型。分流制排水系統把雨水和污水在兩套各自獨立的管渠中排除,一方面減少雨水對污水處理系統的沖擊,另一方面避免污水通過雨水系統污染河道。
雨污合流制城市中的排水管網系統,可同時收集生活污水、工業廢水以及雨水(簡稱雨污水)。雨污水由管網系統輸送到污水處理廠,經處理后重新排放到接收水體或大自然中。
在暴雨過程中,因短時間內產生大量雨污水,城市排水系統以及污水處理廠很容易產生容量超載,導致未經處理的污水外流,造成城市內澇或雨污水溢流,污染環境 (圖1)。

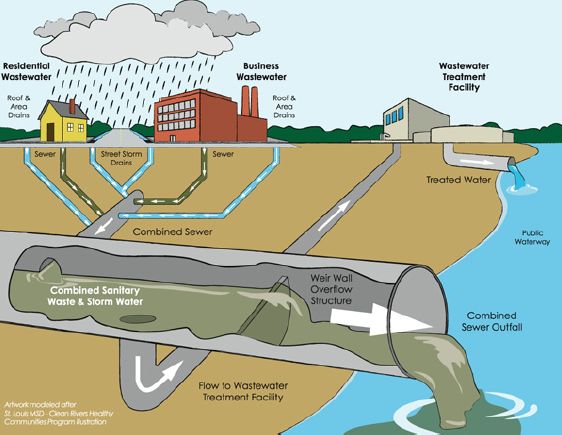

圖1:排水管網與暴雨溢流產生示意圖
針對排水溢流污染問題,國家出臺了一系列關于水污染、黑臭水體政治的工作指南,這些指南都將城市黑臭水體治理、合流制溢流污染問題作為重點問題進行研究,沿河截排系統雨季溢流污染問題已經成為當前需要著力解決的重難點問題。
—《城市黑臭水體整治工作指南》中提出2017年底前直轄市、省會城市、計劃單列市建成區基本消除黑臭水體,2020 年底前地級及以上城市建成區黑臭水體均控制在10%以內的目標。
—《水污染防治行動計劃》(國發〔2015〕17號):直轄市、省會城市、計劃單列市建成區要于2017年底前基本消除黑臭水體,到2030年,城市建成區黑臭水體總體得到消除。
—《城市黑臭水體整治工作指南》由住房城鄉建設部、環境保護部、水利部、農業部2015年8月印發,該指南提出了“控源截污、內源治理、生態修復”的技術路線,其中“控源截污“是根本措施。
二、研究現狀
合流制排水系統暴雨季所存在的隱患,總結而言主要有水量、水質兩方面問題:(一) 水量-內澇問題;(二)水質-溢流問題。為解決由此引發的城市內澇,水體污染,國內根據相關政策,主要從排水系統溢流口采取措施減輕溢流對水體造成的污染傷害,國外則主要在管網系統優化應用中尋找解決方案:
2.1國內通過排口控制溢流的對策
關于截排系統雨季溢流污染的控制措施,國內主要以控制排放口溢流為主,排水口治理必須有效解決雨污混接、修復排水管道及檢查井各類缺陷、堵地下水,以及設施維護管理統籌進行。可結合“海綿城市”建設和其它措施,有效削減初期雨水污染負荷。對于不同的排水系統,其排放口的控制措施有所不同,目前國內常見的幾類排放口控制措施有:
1)分流制污水直排排水口:封堵、截污、送入污水處理廠。
2)分流制雨水直排排水口:當?shù)孛媲鍜摺矠?、綠化、餐飲、洗車等通過雨水口的非直接接入污水和初期雨水是引起水體黒臭的主要原因時,可在排水口前或在系統內設置截污調蓄設施。
3)分流制雨污混接雨水直排排水口:不能夠簡單地封堵,可增設混接污水截流管道或設置截污調蓄池?;旖游鬯亓魇欠至髦婆潘到y(tǒng),雨污分流治理措施的補充和完善。
4)分流制雨污混接截流溢流排水口:應在重點實施排水管道雨污混接改造的同時,按照能夠有效截流的要求,對已有混接污水截流設施進行改造或增設截污調蓄設施。排水口改造時,應采取防水體水倒灌措施。在沿河道無管位的情況下,混接污水截流河底截污管管道可敷設在河床下;敷設在河床下的混接污水截流管需要采取嚴格的防水體水入滲措施。
5)合流制直排排水口:按照要求增設截流設施,截流污水接入污水處理系統。排水口改造時,要采取防水體水倒灌措施。
6)合流制截流溢流排水口:應有效提高合流制截流系統的截流倍數,保證旱天不向水體溢流。
7)泵站排水口:在排水管道系統完善和治理的同時,根據現有泵站排水運行情況,優化運行管理,特別是要降低運行水位,減少污染物排放量。
8)沿河居民排水口:對近期保留的居民住房,可采用沿河堤掛管、沿河底敷設管道的方法收集污水,但沿河掛管方式存在坡度不足的問題。
9)設施應急排水口:增加備用電源和加強設備維護,特別是加強事先保養工作,降低停電、設備事故發生引起的污水直排。
2.2國外通過智慧排水系統控制溢流的對策
國外則主要通過智慧化排水系統,優化應用基礎設施而減少溢流,在暴雨季節,采用具有儲水功能的沉淀池定向存儲污水,并通過控制閘門,水泵等控制部件逐漸向污水處理廠輸送并凈化污水。城市排水基礎設施的運營控制基于遙測遙控系統,而實時控制(Real Time Control-RTC)因及時高效而成為當前有效的管理策略。
迄今為止,實時控制的策略多以流量管理為主,并沒有考慮在整個降雨過程和儲存期間變化很大的污水中的污染負荷。除此以外,對于排水系統與污水處理廠的管理,大多數城市處于分離階段,從而很難在整體上提高排水系統的應用。
三、關鍵技術的理論框架
本文將以巴達洛納(西班牙)城市排水系統為例,介紹如何利用先進的實時控制技術,集成控制城市排水管網與污水處理廠,并同時優化污水溢流與污染負荷,可在暴雨環境下,充分利用現有設施資源,最大化較少城市溢流,并在溢流不可避免時,最大程度降低溢流中的污染含量。
3.1系統框架
針對城市排水管網和污水處理廠的集成控制采用閉環模式(圖2),主要步驟如下 [1]:
首先對排水管網及污水廠建立水流、水質簡化模型用以代表水流、水質在排水系統中的主要動態變化;
采用預測降雨量(約半小時之內),結合水流、水質簡化模型,管網優化目標以及物理約束等計算出一段采樣時間內的最優控制策略(主要針對水閥水泵)并賦給管網仿真系統或真實管網系統,優化控制軟件采用自主研發平臺MPCTool;
最后,利用當前真實降雨量,最優控制策略,在排水系統或者虛擬現實仿真器中計算出測量值(主要指蓄水池中水流水質總量)并作為初始值賦給下一次優化計算。仿真軟件主要采用SWMM5、MOUSE、InfoWorks等。
圖2:閉環優化仿真模型
3.2系統建模
現有的復雜的液壓、水文模型可以很好的模擬管網中水流、水質的真實狀態,但考慮實時校驗優化計算的目標,水流、水質均以可代表主要動態、簡單靈活可擴展、可在線校準優化原則等建立簡化模型。
排水系統中的水流簡化模型以線性模型為主,如降雨徑流模型,將每一個支流集水區虛擬成蓄水池,用上下游的水流差與集水區的雨水收集來計算集水區水量變化。
如圖3所示,Linear Tank代表集水區,I 為降雨強度,S為集水區表面積,Lup,Ldown為上下游水位值,通過水位水流轉換系數,可計算的上游、下游水流量Qup,Qdown,其中Lup,Ldown以及I降雨強度分別由水位傳感器和雨量計測量提供,是模型校驗的訓練數據集 [2]。
圖3:降雨徑流虛擬蓄水池模型
在排水系統中,涉及到的水質元素有很多種,本文以固體懸浮物密度(Total Suspended Solid-TSS)為例建立水質簡化模型。TSS因與可連續測量的污水濁度相關,并可估計其他水質變量,被選為水質的代表性變量。
在TSS簡化模型中,管道被表示為網絡中兩個節點之間一定長度的連接,控制部件被視為沒有腐蝕或沉積發生的零長度鏈接。除此,TSS在管道中是一維的,懸浮沉積物的濃度在導管截面上完全混合。TSS在傳輸過程中,沉淀、侵蝕等動態變化被整合計算為與TSS輸入/輸出/延遲之間的線性關系 [3]。TSS水質模型的校驗數據集,取自SWMM-TSS [4] 或InfoWorks在系統網絡中產生的TSS數據。
3.3關鍵技術
模型預測控制(Model Preditive Control)是城市排水集成控制系統中用于優化計算的關鍵算法。MPC的特別之處在于每一次優化計算,不僅考慮當前狀態,并能考慮給定時間內系統未來狀態。如果把控制算法比作開車(圖4),傳統的PID(Proportional-Integral-Derivative)利用歷史數據和差別調整控制輸入,而MPC則根據當前和未來預測的系統狀態計算最優值,從而保證系統能夠在當前狀態優化的前提下,及時的對未來情況做出反應。具體到排水系統中,MPC控制可對未來30-60分鐘預測的降雨強度下排水系統的狀態進行優化,從而對不同降雨情況及早反應,及時避免或降低內澇、溢流、超負荷污染的發生。

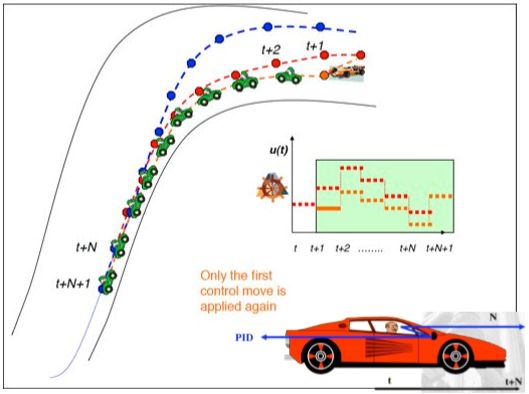

圖4:MPC控制與PID(比例積分微分控制器)控制
因排水系統集成控制對傳感器、制動器等原件異常敏感。因此,針對系統控制的故障診斷需要包含在監控模塊以確??刂葡到y(tǒng)不會出現異常結果,當故障發生并被診斷出來時采用容錯控制機制(Fault-tolerant control),進而確保避免影響環境、成本的重大異常的發生。
一種實現容錯的方法是在監控階段應用實時在線故障診斷和隔離(FDI) 方案并與控制系統融合。當有故障發生被監測并隔離,F(xiàn)DI模塊會出發控制器并激活控制器做出相應調整(如圖5)。

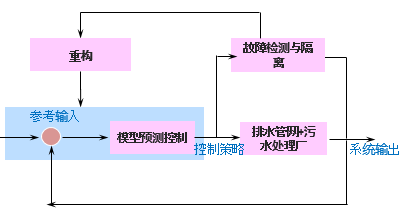

圖5:故障診斷與模型預測控制融合
3.4控制平臺MPCTool
MPCTool是由西班牙科學院與加泰羅尼亞理工大學共同開發的城市排水系統集成在線控制平臺 (圖6)。MPCTool基于上述水流、水質簡化模型和魯棒MPC控制方法,通過一定時間內預測降雨優化系統目標,并產生針對閥門水泵等可控部件的最優策略來實現最小化城市內澇、減少溢流及污染物泄露等現象。
圖6:MPCTool基本模塊

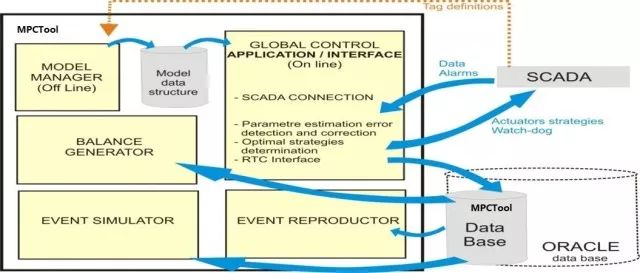

MPCTool中的模型管理模塊可由系統負責人手動定義、更新、修改網絡模型 (圖7);并在后臺自動生成由GAMS優化求解器語言描述的優化問題,不需要人為編寫代碼;
系統自動通過迭代優化模塊產生滿足目標的最優控制策略;控制模塊與SCADA實時連接;
在線遞歸參數校驗?zāi)K使水流、水質模型參數更準確的描述真實動態;通過基于Access/ Oracle的數據庫,連接商業化仿真軟件SWMM/ Mouse/ InfoWorks等來實現虛擬現實。

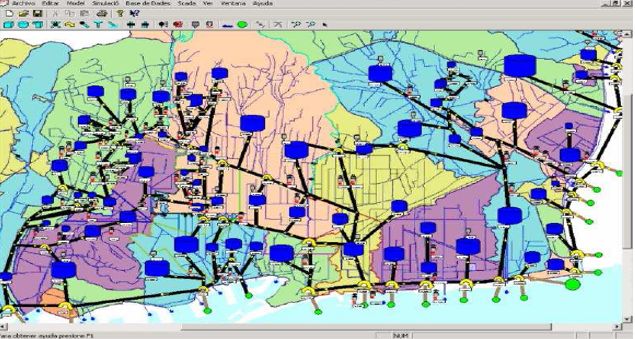

圖7:MPCTool自定義網絡模型
四、案例分析:巴達洛納城市排水系統優化控制
巴達洛納位于西班牙東北部,巴索斯(Besò)河口,臨地中海,是全國最大工業中心巴塞羅那的東北部衛星城市 (圖8),擁有21.2平方公里土地和約22萬人口。
巴達洛納得益于地中海氣候影響,冬季明亮涼爽,夏季明媚炎熱,但偶爾會遭遇強降雨和洪暴事件;年平均降雨量573mm,其中50%由夏秋兩季兩到三次強降雨事件產生。
圖8. 巴達洛納(圖中紫色)和巴塞羅那大都會區(圖中紅色)
巴達洛納城市排水管網約318.4km,排水管網以雨污合流為主(圖9)。為預防溢流,城市建有容量為30,000m3的沉淀池和巴索斯污水處理廠。巴索斯污水處理廠位于地中海岸,跨越巴塞羅那和Sant Adrià兩個城市,F(xiàn)òrum de les Cultures廣場下。巴索斯污水處理廠是西班牙規模最大,加泰羅尼亞污水處理能力最強的水廠,日處理量最大為525,000m3,最大處理流量為25,000 m3/h。巴塞羅那產生污水的四分之三,以及Sant Adrià de Besòs, Santa Coloma de Gramenet, Badalona等城市的所有雨污水都會被送到巴索斯污水處理廠。完全覆蓋并位于已建成城市的一部分,是巴索斯污水處理廠的另一特點所在。
圖9. 巴達洛納排水管(綠色)、水廠(藍色)、溢流(紅色)網示意圖
經MPCTool平臺的模型管理模塊,將巴達洛納排水系統簡化(圖10),其中VT為集水區模型,在每個集水區內部又包含相關區域內的具體管網圖;T1為沉淀池;G為閥門;P1為水泵;WWTP為相應污水處理廠;CSO為污水溢流。其中兩個不同的集水區VT1,VT3通過閥門G1,G2將雨污水輸送至沉淀池,之后水泵P1將雨污水抽至污水處理廠經處理后釋放至地中海中。當污水處理廠超出容量后,污水溢流產生。巴達洛納排水系統集成控制目標為:
1. 最大限度減少城市內澇;
2. 最大限度減少管網溢流;
3. 通過控制城市排水管網的水力滯留和分流,盡量減少溢流中污染負荷
4. 最大化使用污水處理廠處理能力
圖10. 巴達洛納排水系統簡化圖
巴達洛納污水管網集成控制策略通過MPCTool實現,使在暴雨中,具有較大TSS負荷的污水有更高優先權被送入沉淀池,并在雨后逐漸送至污水廠,從而減少整個系統CSO和污染物排放。經MPCTool優化后的排水系統,相對于傳統的分離式流量管理,33%的污水廠處理能力得以提高,28%的城市內澇被減少,20%的污染物負荷被減少 (圖11)。
圖11. MPCTool優化結果
巴達洛納智慧排水系統的成功案例證明了智慧排水系統可以在城市雨水管理、污水收集和處理、內澇防洪等方面發揮極其重要的作用。智慧排水系統除了減緩城市內澇問題,借助于智慧管網系統還可對水環境污染事件溯源,實現科學監管和精準治污。隨著國家對大數據、人工智能等前沿技術的重視,智慧排水系統對提高管網設施的運維保養效率、實現管網的數字化和可視化,為城市管理者提供精準、高效、直觀的工具,并滿足了整個城市水循環全過程監管的需求。
